형강보강공법
ㄷ-형강 보강공사

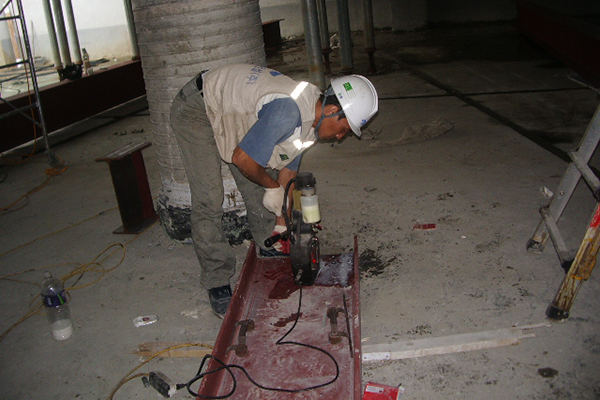

1.강재제작

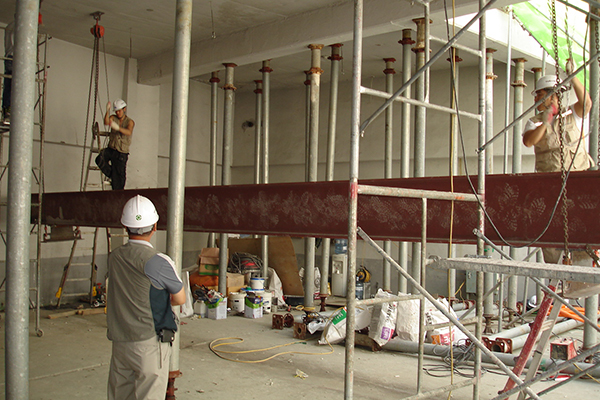

2.강재설치

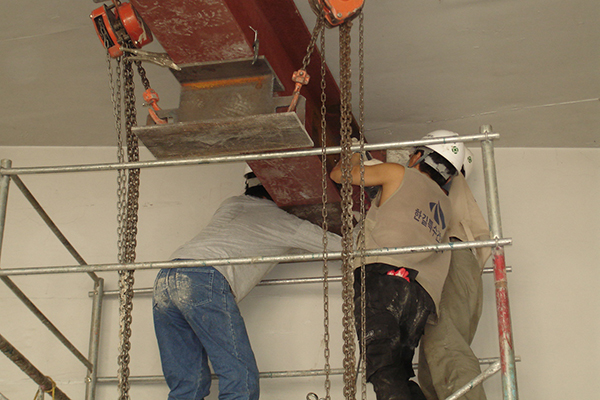

3.H형강 베이스판 고정작업

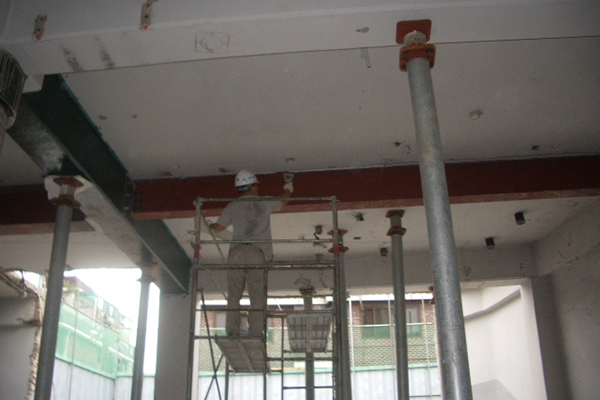

4.에폭시퍼티 실링작업

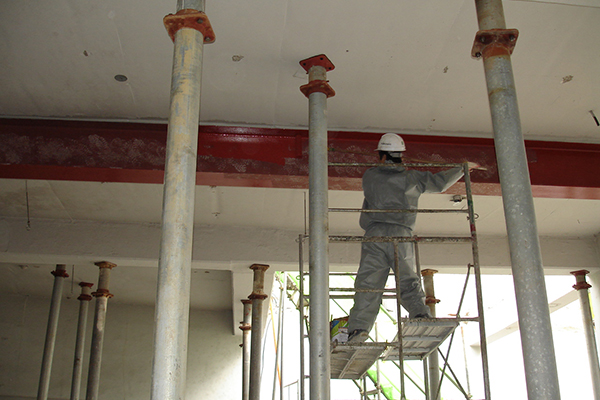

5.방청작업

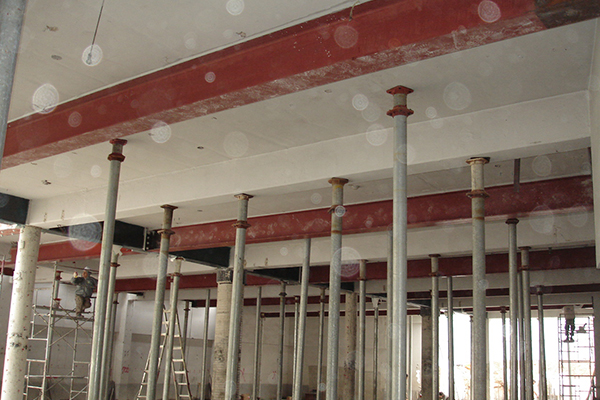

6.보강완료 후 전경
ㄷ-형강 및 H-형강 공법 시공 순서
- 1. 가공 및 제작공사
- 2. 공작(일반공작)
자재 절단면은 중심축과 수직되게 하고 마무리는 미끈하게 절단한다.
- 3. 용접
용접하는 부위의 치수는 용접에 생기는 수축과 변형 및 마무리의 여지 등을 고려한 크기로 하고 용접소재 및 재료는 건조한 상태로 보관한다.
- 4. 가공된 강재 설치공사
기둥, 보, 슬라브공사는 먹메김 위치에 가부착한 다음 수직, 수평을 정확히 하고 Anchor 위치에는 천공작업을 규정에 맞게 구멍을 내며 조임한다.
- 5. 천공작업 및 Anchor 시공
Chemical Anchor Hole 천공은 Hand Drill을 사용하여 Bolt 크기보다 약 2mm 넓게 한다.
- 6. 고정 Bolt 체결
고력볼트의 조임은 부재 상호를 밀착시켜 볼트에 균일한 장력으로 조임한다.
- 7. 칠(방청)
녹, 슬래그 등의 이물질을 청소하고 모든 면에 녹막이 칠을 실시한다.
